Per diametri di tubi superiori a DN800, l'estrusione diretta richiede estrusori di dimensioni proibitive, forze di serraggio elevate e sistemi di raffreddamento complessi. Il processo di avvolgimento a spirale, in cui un estrusore di profilati produce prima una striscia continua di HDPE (sezione cava quadrata o rettangolare), che viene poi avvolta elicoidalmente e saldata per fusione su un mandrino rotante, offre evidenti vantaggi:
| Aspetto | Estrusione diretta | Avvolgimento a spirale |
|---|---|---|
| Diametro massimo economico | ~DN1200 | Fino a DN4000 |
| Costo dell'investimento | Molto alto | Moderato (2–3 estrusori) |
| Flessibilità della rigidezza dell'anello | Fissato dallo spessore della parete | Regolabile tramite design del profilo |
| Utilizzo del materiale (kg/m) | Più alto (parete solida) | Inferiore (struttura a nucleo cavo) |
| Utilizzo di materiale riciclato | Limitato (≤20%) | Fino al 100% (con un design della vite adeguato) |
Il processo di avvolgimento consente inoltre la regolazione in tempo reale della struttura della parete del tubo, consentendo alla stessa linea di produzione di produrre tubi con valori di rigidità dell'anello da SN4 (4 kN/m²) fino a SN16 (16 kN/m²) semplicemente modificando il passo di avvolgimento o le dimensioni del profilo.

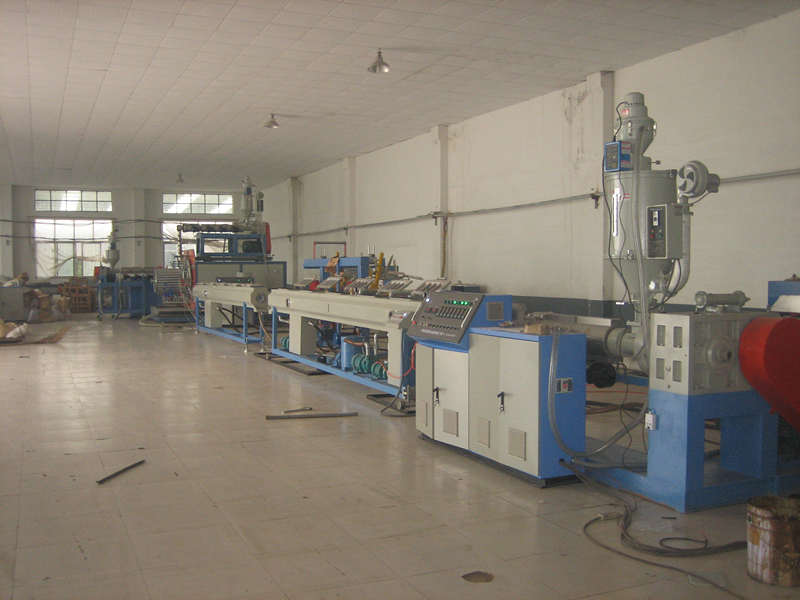

Una linea completa di produzione di tubi avvolgibili di grande diametro comprende tipicamente le seguenti stazioni:
Estrusore del profilo principale: produce la striscia cava continua (la struttura portante).
Co‑estrusore (estrusore di adesivo fuso) – applica l'HDPE fuso nei punti di saldatura per fondere gli strati di striscia adiacenti.
Macchina per la formatura di avvolgimenti a spirale: un mandrino rotante multiasse che controlla il diametro del tubo e l'angolo di avvolgimento.
Sezione di ricottura/raffreddamento: garantisce riduzione dello stress e stabilità dimensionale.
Sega da taglio automatica: esegue il taglio in linea alle lunghezze specificate dal cliente.
Sistema di controllo centrale PLC: sincronizza tutti gli estrusori, il carrello di avvolgimento e il traino.
La tabella seguente riassume i modelli più comuni disponibili in commercio, con parametri forniti dai principali produttori di macchinari cinesi ed europei (i valori sono tipici; le specifiche finali dipendono dalla personalizzazione del fornitore).
| Codice modello | Gamma del diametro esterno del tubo (mm) | Estrusore principale | Estrusore per fusione | Potenza installata (kW) | Produzione massima (kg/h) | Applicazione tipica |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (vite da 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Fogne secondarie, drenaggio residenziale |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Linee urbane, impianti di trattamento |
| WR‑2200 | 800 – 2200 | SJ90/38 (coppia elevata) | SJ65/34 | ~430 – 460 | 720 – 850 | Rete idrica piovana, acqua di raffreddamento industriale |
| WR‑3000 | 1200 – 3000 | SJ120/38 (decompressione a doppio stadio) | SJ80/34 | ~530 – 560 | 880 – 950 | Grandi emissari, sifoni incrociati |
| WR‑4000 | 1800 – 4000 | SJ150/38 + alimentazione forzata | SJ90/34 | ~680 – 720 | 1100 – 1250 | Megaprogetti, tubi di rivestimento dei tunnel |
Nota: tutti i modelli sopra indicati funzionano con una velocità massima della linea di 0,5 - 1,2 m/min a seconda del diametro del tubo e dello spessore della parete. L'angolo di avvolgimento è regolabile tra 50° e 85° per ottimizzare la rigidità dell'anello rispetto alla resistenza assiale.
Oltre ai parametri di base, i seguenti dettagli tecnici determinano se la tua linea funzionerà senza problemi per un decennio o diventerà un incubo per la manutenzione.
Per una produzione competitiva in termini di costi, la capacità di elaborare rimacinato post-industriale (100% scaglie) non è negoziabile. Cercare:
Sistemi di trasmissione a coppia elevata e bassa velocità (efficienza del cambio > 95%).
Viti di decompressione a doppio stadio con sezione barriera: ciò impedisce la formazione di ponti e garantisce una fusione omogenea anche con alimentazione di dimensioni variabili.
Rivestimenti duri (ad esempio rivestimento in carburo di tungsteno) sulle punte delle eliche delle viti: prolungano la durata utile durante la lavorazione di materiale riciclato abrasivo.
Parametro da verificare: La capacità di fusione con rimacinato al 100% dovrebbe essere almeno l'85% della percentuale di materiale vergine (molti modelli economici scendono al 60%).
Il mandrino di formatura deve mantenere la concentricità entro ± 0,5 mm per i tubi DN2000. Specifiche chiave:
Numero di assi di azionamento: ≥ 4 assi servoassistiti indipendenti (espansione radiale, movimento assiale, rotazione del mandrino e guida del nastro).
Pressione di bloccaggio idraulica: regolabile da 0,5 a 2,5 MPa per garantire una corretta saldatura per fusione senza schiacciare il profilo cavo.
Sistema di cambio rapido del diametro: tempo di regolazione senza attrezzi ≤ 30 minuti per cambi di diametro all'interno della stessa gamma di modelli.
Sebbene la maggior parte dei fornitori offra PLC Siemens S7‑1500 o Allen‑Bradley, la caratteristica fondamentale è la sincronizzazione indipendente a doppio schermo: l'estrusore principale e il carrello di avvolgimento devono avere pannelli operatore separati ma comunicare tramite un bus Ethernet industriale ad alta velocità (PROFINET o EtherCAT). Ciò consente:
Refilatura a velocità indipendente durante i cambi di diametro.
Compensazione automatica della coppia al variare dello spessore della parete del tubo.
Registrazione dei dati in tempo reale (inclusa temperatura di fusione, pressione e coppia di avvolgimento) per una tracciabilità completa.
Una linea di avvolgimento ben configurata non si limita ai tubi spiralati standard a doppia parete. Con la giusta attrezzatura ausiliaria, può produrre:
Tubi avvolti a tripla parete: per una rigidità dell'anello estremamente elevata (SN16) utilizzando uno strato corrugato interno ed esterno.
Tubi con profilo nervato (tipo T) - per ridurre il peso pur mantenendo SN8.
Tubi avvolti a parete solida - quando è richiesto un foro interno liscio per applicazioni a flusso elevato (coefficiente di Manning n ≤ 0,009).
Il passaggio tra questi profili richiede in genere solo la sostituzione della matrice di estrusione del profilo e la regolazione del passo di avvolgimento: un'operazione di 2 ore per un equipaggio esperto.
| Voce di costo | Gamma tipica | Suggerimento per l'ottimizzazione |
|---|---|---|
| Prezzo base della macchina (WR‑2200) | USD 380.000 – 480.000 (FOB) | Confronta il materiale della vite (acciaio nitrurato rispetto a bimetallico) |
| Installazione e messa in servizio | 8 – 12% del costo della macchina | Scegli fornitori che offrono formazione in loco per 2 settimane |
| Consumo energetico | 180 – 250 kWh/tonnellata di tubo | Cerca gli inverter su tutti i motori (standard nelle linee con specifiche UE) |
| Utensili (stampi e mandrini) | USD 15.000 – 30.000 per diametro | Negoziare un set iniziale (3 diametri) nella confezione |
| Budget annuale di manutenzione | 3 – 5% del prezzo di acquisto | Focus sui pezzi di ricambio per il riduttore di avvolgimento: tempi di consegna più lunghi |
Si prevede che il mercato globale dei tubi in HDPE crescerà a un CAGR del 5,8% fino al 2030, spinto dalla sostituzione delle infrastrutture idriche obsolete e dai nuovi parchi industriali greenfield. Per i produttori, la strategia vincente è:
Investi in una linea con almeno un diametro superiore al tuo attuale ordine più grande, ad esempio un WR‑3000 se vendi principalmente DN2000, per cogliere opportunità inaspettate di grandi gare d'appalto.
Richiedi un test di accettazione in fabbrica (FAT) utilizzando la tua miscela di materiali riciclati, non solo pellet vergini, per verificare le prestazioni reali della vite.
Dai la priorità ai fornitori che offrono diagnostica remota (controller predisposti per IoT): secondo la nostra esperienza sul campo, questo riduce i tempi di inattività del 40%.
Macchinari per tubi avvolgitori di grande diametro in HDPEè una tecnologia sofisticata ma ben compresa. La chiave per un investimento redditizio non sta nei numeri più appariscenti, ma nella progettazione delle viti per i riciclati, nella precisione del mandrino di formatura e nella sincronizzazione del sistema di controllo. Utilizza le tabelle dei parametri e i punti di controllo tecnici sopra come lista di controllo per l'approvvigionamento. Quando si valutano i fornitori, richiedere sempre i dati di processo (profilo della temperatura di fusione, consumo energetico specifico e tolleranza del diametro) da un ciclo di produzione reale, non solo da una brochure.
